Product Lifecycle Information




Product is planned to be discontinued. Do not use for new designs.



01/2024 - Product is being phased out. Do not use for new designs.




12/2026 - Product is discontinued. Products for replacement may be available while stocks permit.




12/2026 - Product is discontinued.

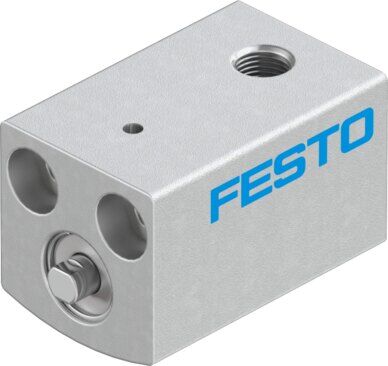

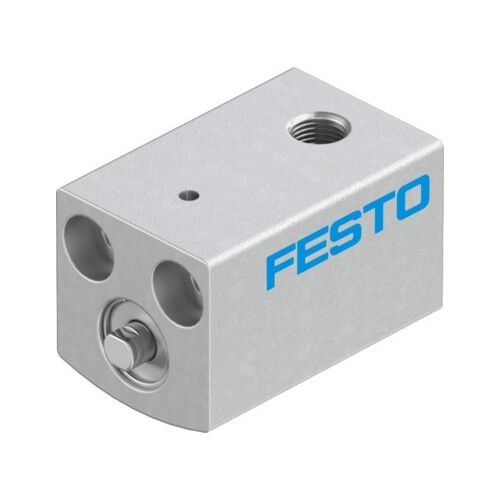

Short-stroke cylinder AEVC-4-5-P

188051

GTIN: 4052568076399

Mode of operation
Pushing - Single-acting
Piston diameter
4 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke
4.9 N
Stroke
5 mm
Cushioning
Elastic cushioning rings/plates at both ends



Technical Data Short-stroke cylinder AEVC-4-5-P

  • Stroke5 mm
  • Piston diameter4 mm
  • Spring return force with retracted piston rod1 N
  • CushioningElastic cushioning rings/plates at both ends
  • Mounting positionAny
  • Mode of operationPushing Single-acting
  • DesignPiston Piston rod
  • Position detectionNone
  • Symbol00991730
  • Operating pressure0.25 MPa ... 0.8 MPa
  • Operating pressure2.5 bar ... 8 bar
  • Operating pressure36.25 psi ... 116 psi
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
  • Note on operating and pilot mediumLubricated operation possible (in which case lubricated operation will always be required)
  • Corrosion resistance class CRC1 - Low corrosion stress
  • LABS (PWIS) conformityVDMA24364-B1/B2-L
  • Ambient temperature-20 °C ... 80 °C
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke4.9 N
  • Moving mass0.2 g
  • Product weight4 g
  • Type of mountingWith through-hole With accessories
  • Pneumatic connectionM3
  • Note on materialsRoHS compliant
  • Material coverWrought aluminium alloy anodised
  • Material sealsHNBR NBR
  • Material housinganodised
  • Material piston rodWrought aluminium alloy anodised
SKU 188051
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
