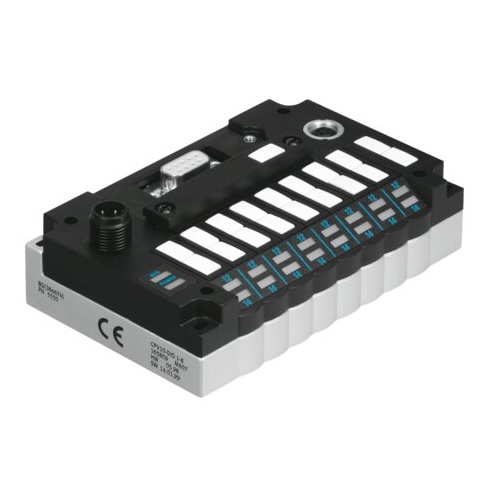

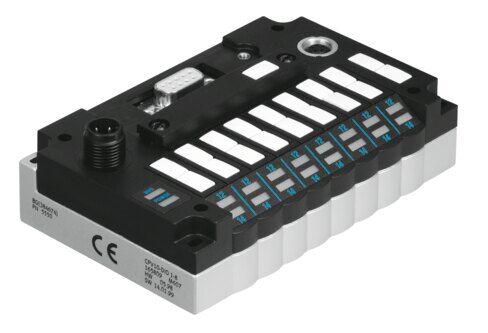

Electrical interface

CPV10-GE-DI01-8

165809





GTIN: 4052568137816



Technical Data

  • CP string expansionYes 16 inputs 8 outputs (or 16 valves)
  • Field bus interfaceEither: Socket and plug, M12x1, 5-pin, B-coded Sub-D, 9-pin, socket
  • Device-specific diagnosticsVia device-specific diagnostics (DPV0) Missing module on CP string extension Short circuit/overload, outputs Undervoltage of outputs Undervoltage of sensor supply Undervoltage of valves
  • Types of communicationCyclic communication
  • Configuration supportGSD file and bitmaps
  • Max. number of valve coils with string expansion32
  • Max. number of valve coils16
  • Reverse polarity protectionFor all electrical connections
  • Baud rate9.6 kBaud ... 12 MBaud Automatic detection
  • Operational voltage range DC20.4 V ... 26.4 V
  • Max. number of outputs(16 solenoid coils omitted) 8
  • Max. number of inputs16
  • Nominal operating voltage DC24 V
  • Power failure bridging10 ms
  • Residual ripple4 Vss
  • Current consumption at nominal operating voltage, loadDepending on valve type
  • Current consumption at nominal operating voltageElectronics: <= 100 mA Sensor supply: dependent on sensor
  • LABS (PWIS) conformityVDMA24364-B1/B2-L
  • Storage temperature-20 °C ... 70 °C
  • Degree of protectionIP65
  • Ambient temperature-5 °C ... 50 °C
  • Approvalc UL us - Recognised (Oil)
  • Product weight240 g
  • Addressing range1 ... 125 Set using switch module
  • Fieldbus certificationPNO
  • Electrical isolation fieldbus interfaceOptocoupler
  • LED display, bus-specificBUS: Communication and configuration errors
  • LED display, product-specific12/14: Valve switching status POWER: Operating voltage for electronics and load supply
  • Product identificationProduct family: 4: Valves
  • Material coverReinforced PA
  • Material sealsCR NBR
  • Material housingDie-cast aluminium
  • Note on materialsRoHS compliant





SKU 165809
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
