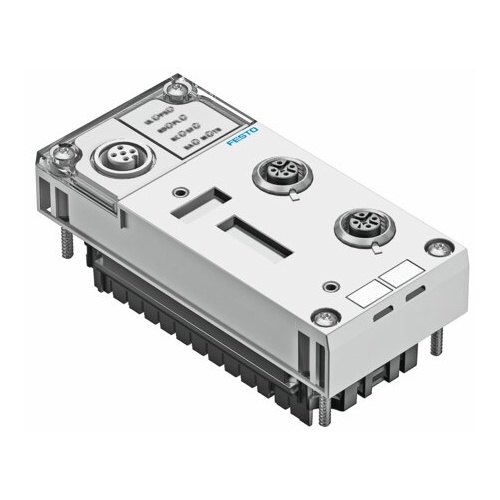

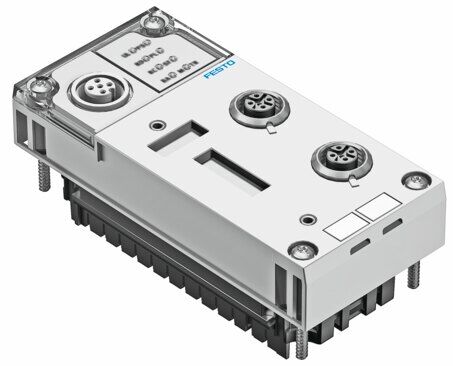

Bus nodeCPX-FB36

1912451

GTIN: 4052568249335

Technical Data Bus node CPX-FB36

  • ProtocolEtherNet/IP Modbus TCP
  • Dimensions (W x L x H)50 mm x 107 mm x 50 mm
  • Product weight125 g
  • Ambient temperature-5 °C ... 50 °C
  • Storage temperature-20 °C ... 70 °C
  • Degree of protectionIP65 IP67
  • Corrosion resistance class CRC1 - Low corrosion stress
  • LABS (PWIS) conformityVDMA24364-B2-L
  • Note on materialsRoHS compliant
  • Material housingReinforced PA
  • LED display, product-specificM: Modify, parameterisation PL: Load supply PS: Electronics supply, sensor supply SF: System errors
  • LED display, bus-specificMS: Module status NS: Network status TP1: Network active port 1 TP2: Network active port 2
  • Device-specific diagnosticsChannel-oriented and module-oriented diagnostics Undervoltage of modules Diagnostics memory
  • Operator controlsDIL switch
  • Field bus interface2x socket, M12x1, 4-pin, D-coded
  • Max. address volume, inputs64 Byte
  • Max. address volume, outputs64 Byte
  • ParameterisationDiagnostic behaviour Fail-safe response Forcing of channels Idle mode characteristics Signal setup System parameters
  • Baud rate10/100 Mbit/s
  • Configuration supportEDS file L5K export with CPX-FMT
  • Additional functions- IP addressing via DHCP, DIL switch or operator unit Integrated switch Channel-oriented diagnostics via fieldbus Ring topology (DLR) Start-up parameterisation in plain text via fieldbus System status can be mapped using process data
  • Operational voltage range DC18 V ... 30 V
  • Nominal operating voltage DC24 V
  • Intern power consumption nominal operating voltageTyp. 100 mA







SKU 1912451
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
