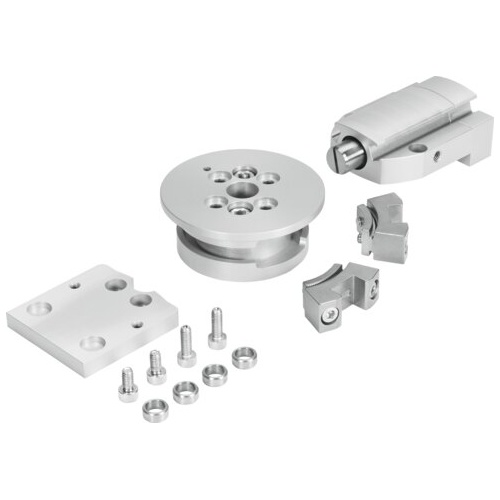

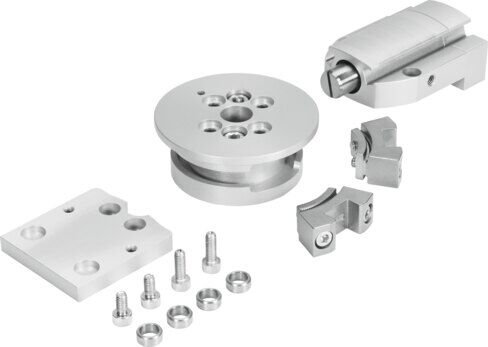

Clamping unit

DADL-EL-Q11-32

1631139





GTIN: 4052568243296



Technical Data

  • Size32
  • Rotation angle adjustment range55 deg ... 200 deg
  • DesignPiston Piston rod
  • Position detectionVia proximity switch
  • Operating pressure0.5 MPa ... 0.8 MPa
  • Operating pressure5 bar ... 8 bar
  • Operating pressure72.5 psi ... 116 psi
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:-:-]
  • Note on operating and pilot mediumLubricated operation possible (in which case lubricated operation will always be required)
  • Corrosion resistance class CRC2 - Moderate corrosion stress
  • LABS (PWIS) conformityVDMA24364-B1/B2-L
  • Ambient temperature-10 °C ... 60 °C
  • Product weight600 g
  • Type of mountingVia through-hole and centring sleeve
  • Pneumatic connectionM5
  • Note on materialsRoHS compliant
  • Material mountingAluminium anodised
  • Material sealsNBR TPE-U(PU)
  • Material housingHard anodised
  • Material housing coverAluminium anodised
  • Material bearingPolymer
  • Material discAluminium anodised
  • Material screwsSteel Galvanised
  • Mode of operationSingle-acting Pulling



SKU 1631139
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
