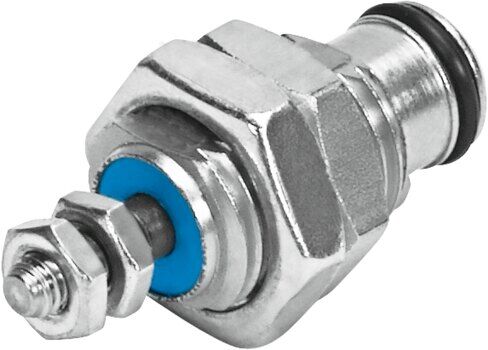

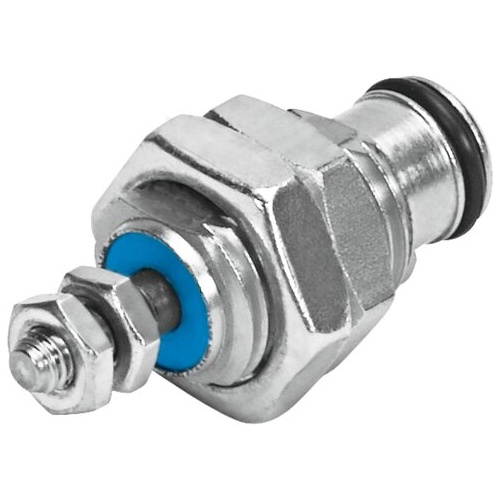

Cartridge cylinder

EGZ-16-15

15041





GTIN: 4052568002831

Mode of operation
Pushing - Single-acting
Piston diameter
16 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke
109 N
Stroke
15 mm
Cushioning
No cushioning

Technical Data

  • Stroke15 mm
  • Piston diameter16 mm
  • CushioningNo cushioning
  • Mounting positionoptional
  • Mode of operationPushing Single-acting
  • DesignPiston Piston rod Cylinder barrel
  • Position detectionWithout
  • Symbol00991200
  • VariantsPiston rod at one end
  • Operating pressure2 bar ... 8 bar
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:-:-]
  • Note on operating and pilot mediumEster oil < 0.1mg/m³, according to ISO 8573-1:2010 [-:-:2]
  • Corrosion resistance class CRC2 - Moderate corrosion stress
  • LABS (PWIS) conformityVDMA24364-B2-L
  • Ambient temperature-20 °C ... 80 °C
  • tightening torque of drive mounting50 Nm
  • Theoretical force at 0.6 MPa (6 bar, 87 psi)109 N
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke109 N
  • Type of mountingVia male thread Via lock nut
  • Pneumatic connectionM5
  • Material coverPOM
  • Material sealsTPE-U(PU)
  • Material housingBrass Nickel-plated
  • Material piston rodHigh-alloy steel









SKU 15041
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
