Product Lifecycle Information



Product is planned to be discontinued. Do not use for new designs.




04/2026 - Product is being phased out. Do not use for new designs.




12/2026 - Product is discontinued. Products for replacement may be available while stocks permit.




12/2027 - Product is discontinued.

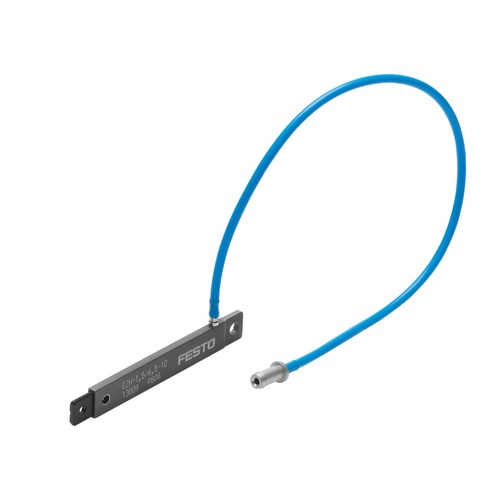

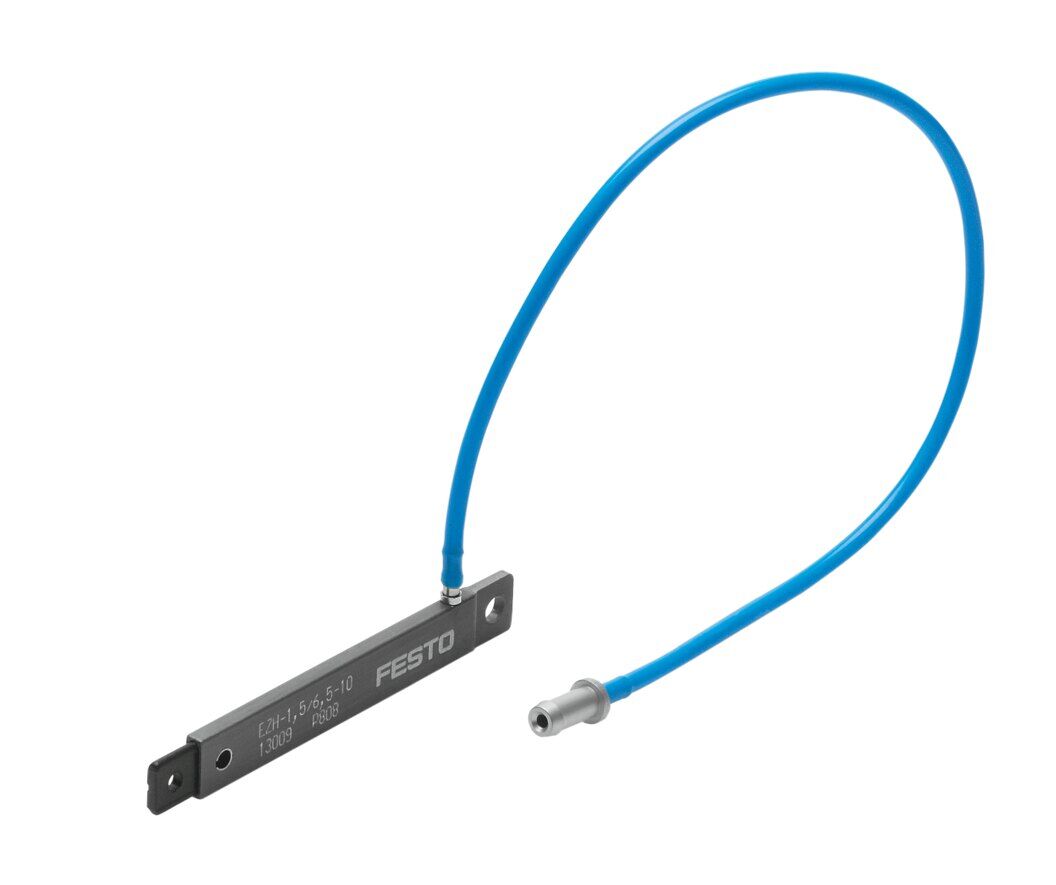

Flat cylinder

EZH-1,5/6,5-10

13009





GTIN: 4052568065928

Mode of operation
Pushing - Single-acting
Piston diameter
3 mm - Equivalent diameter
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke
3.8 N
Stroke
10 mm
Cushioning
No cushioning

Technical Data

  • Stroke10 mm
  • Piston diameter3 mm Equivalent diameter
  • CushioningNo cushioning
  • Mounting positionoptional
  • Mode of operationPushing Single-acting
  • DesignPiston Rectangular piston rod
  • Position detectionWithout
  • Symbol00991200
  • Protection against torque/guideRectangular piston rod
  • Operating pressure0.3 MPa ... 0.6 MPa
  • Operating pressure3 bar ... 6 bar
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
  • Note on operating and pilot mediumLubricated operation possible (in which case lubricated operation will always be required)
  • Corrosion resistance class CRC2 - Moderate corrosion stress
  • LABS (PWIS) conformityVDMA24364 zone III
  • Ambient temperature0 °C ... 60 °C
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke3.8 N
  • Theoretical min. spring return force1 N
  • Theoretical max. spring return force1.7 N
  • Product weight4 g
  • Type of mountingWith transverse bore
  • Pneumatic connectionBarbed fitting PK-3
  • Material coverAluminium
  • Material sealsNBR
  • Material housingAluminium
  • Material piston rodPA-reinforced
SKU 13009
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
