Product Lifecycle Information




Product is planned to be discontinued. Do not use for new designs.



04/2026 - Product is being phased out. Do not use for new designs.




12/2026 - Product is discontinued. Products for replacement may be available while stocks permit.




12/2027 - Product is discontinued.

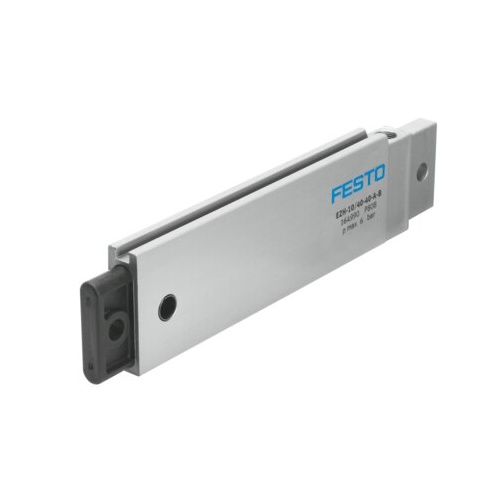

Flat cylinder

EZH-10/40-40-A-B

164990





GTIN: 4052568012984

Mode of operation
Pushing - Single-acting
Piston diameter
22 mm - Equivalent diameter
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke
205 N
Stroke
40 mm
Cushioning
No cushioning

Technical Data

  • Stroke40 mm
  • Piston diameter22 mm Equivalent diameter
  • CushioningNo cushioning
  • Mounting positionAny
  • Mode of operationPushing Single-acting
  • DesignPiston Rectangular piston rod
  • Position detectionVia proximity switch
  • Symbol00991201
  • Protection against torque/guideRectangular piston rod
  • Operating pressure0.25 MPa ... 0.6 MPa
  • Operating pressure2.5 bar ... 6 bar
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
  • Note on operating and pilot mediumLubricated operation possible (in which case lubricated operation will always be required)
  • Corrosion resistance class CRC2 - Moderate corrosion stress
  • LABS (PWIS) conformityVDMA24364-B2-L
  • Ambient temperature0 °C ... 60 °C
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke205 N
  • Theoretical min. spring return force18 N
  • Theoretical max. spring return force28 N
  • Product weight242 g
  • Type of mountingWith cross bore
  • Pneumatic connectionG1/8
  • Material coverAluminium
  • Material sealsNBR
  • Material housingAluminium
  • Material piston rodReinforced PA
SKU 164990
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
