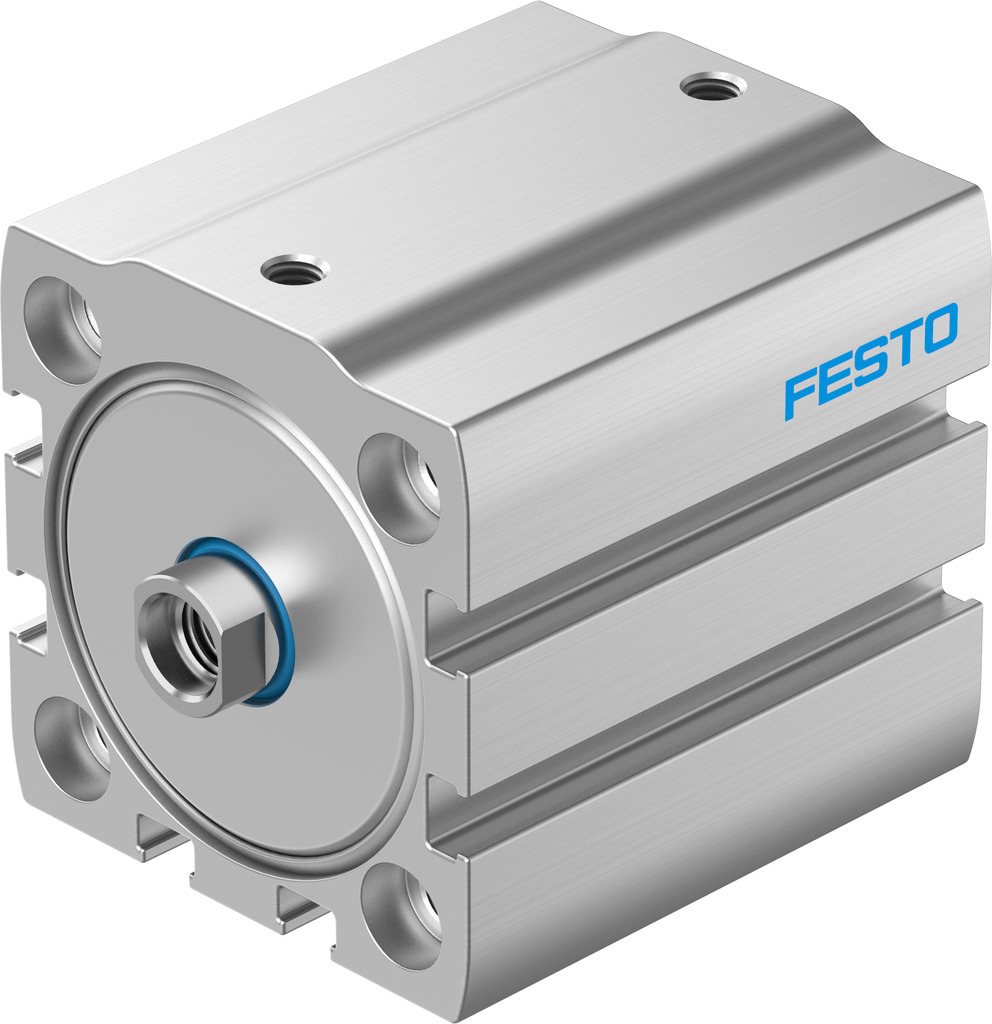

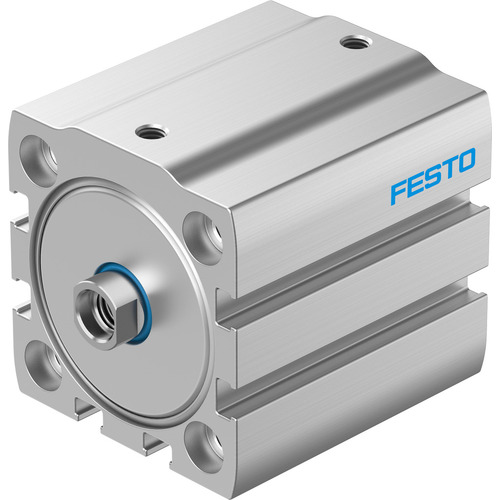

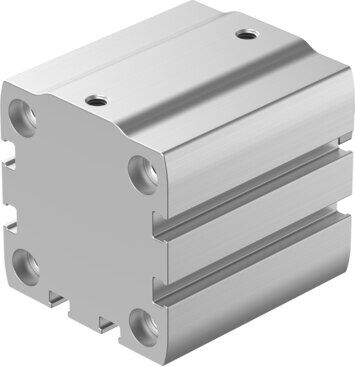

Compact cylinder

ADN-S-40-40-I-P-A

5138613

Mode of operation
Double-acting
Piston diameter
40 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke
754 N
Stroke
40 mm
Cushioning
Elastic cushioning rings/plates at both ends

Technical Data

  • Stroke40 mm
  • Piston diameter40 mm
  • CushioningElastic cushioning rings/plates at both ends
  • Mounting positionoptional
  • Mode of operationDouble-acting
  • Piston-rod endFemale thread
  • DesignPiston Piston rod
  • Position detectionVia proximity switch
  • Symbol00991217
  • VariantsPiston rod at one end
  • Operating pressure0.06 MPa ... 1 MPa
  • Operating pressure0.6 bar ... 10 bar
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
  • Note on operating and pilot mediumLubricated operation possible (in which case lubricated operation will always be required)
  • Corrosion resistance class CRC1 - Low corrosion stress
  • LABS (PWIS) conformityVDMA24364-B2-L
  • Cleanroom suitability, measured according to ISO 14644-14Class 5 according to ISO 14644-1
  • Ambient temperature0 °C ... 80 °C
  • Impact energy in end positions0.7 J
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), return stroke686 N
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke754 N
  • Moving mass for 0 mm stroke62 g
  • Additional moving mass per 10 mm stroke9 g
  • Basic weight for 0 mm stroke304 g
  • Additional weight per 10 mm stroke45 g
  • Type of mountingWith through-hole Via female thread With accessories
  • Pneumatic connectionM5
  • Note on materialsRoHS-compliant
  • Material coverAnodised wrought aluminium alloy
  • Material dynamic sealsTPE-U(PU)
  • Material housingAnodised wrought aluminium alloy
  • Material piston rodHigh-alloy stainless steel

GTIN: 4052568299804



ADN-S_EN.PDF

CAD data

Spare parts

Product Documentation

Technical data

SKU 5138613
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
