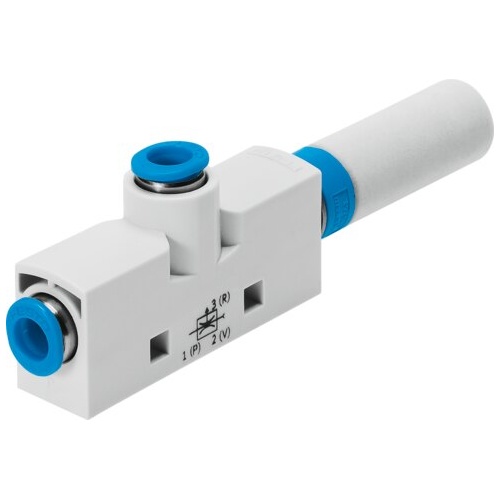

Vacuum generatorVN-07-H-T3-PQ2-VQ2-RO1

193489

GTIN: 4052568079888

Nominal size, Laval nozzle
0.7 mm
Max. vacuum
88 %
Max. suction flow rate against atmosphere
16 l/min



Technical Data Vacuum generator VN-07-H-T3-PQ2-VQ2-RO1

  • Nominal size, Laval nozzle0.7 mm
  • Grid dimension14 mm
  • Silencer designOpen
  • Mounting positionAny
  • Ejector characteristicHigh vacuum Standard
  • Integrated functionOpen silencer
  • DesignT-shape
  • Symbol00991489
  • Operating pressure for max. suction flow rate2.1 bar
  • Operating pressure1 bar ... 8 bar
  • Operating pressure for max. vacuum4.7 bar
  • Max. vacuum88 %
  • Nominal operating pressure6 bar
  • Max. suction flow rate against atmosphere16 l/min
  • Air supply time at nominal operating pressure1.9 s
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
  • Note on operating and pilot mediumLubricated operation not possible
  • Corrosion resistance class CRC1 - Low corrosion stress
  • LABS (PWIS) conformityVDMA24364-B1/B2-L
  • Media temperature0 °C ... 60 °C
  • Sound pressure level at nominal operating pressure64 dB(A)
  • Ambient temperature0 °C ... 60 °C
  • Max. tightening torque0.5 Nm
  • Product weight24 g
  • Type of mountingWith through-hole With accessories
  • Pneumatic connection, port 1QS-6
  • Pneumatic connection, port 3Open silencer
  • Vacuum connectionQS-6
  • Material connecting threadNickel-plated brass
  • Note on materialsRoHS compliant
  • Material sealsNBR
  • Material receiver nozzlePOM
  • Material housingReinforced POM
  • Material silencerPackaging unit
  • Material transmitter nozzleWrought aluminium alloy
  • Material fittingBrass nickel-plated



SKU 193489
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
