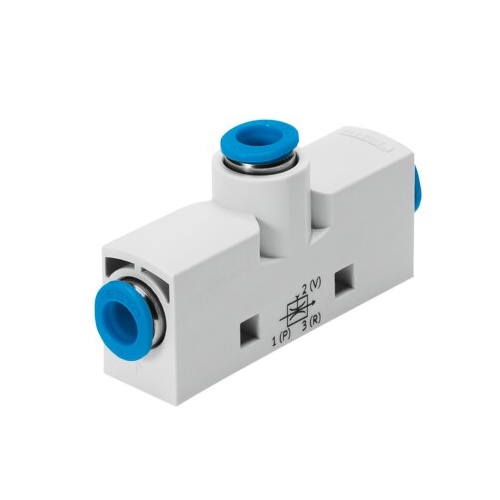

Vacuum generatorVN-14-H-T4-PQ2-VQ3-RQ3

193482

GTIN: 4052568079864

Nominal size, Laval nozzle
1.4 mm
Max. vacuum
88 %
Max. suction flow rate against atmosphere
51.6 l/min



Technical Data Vacuum generator VN-14-H-T4-PQ2-VQ3-RQ3

  • Nominal size, Laval nozzle1.4 mm
  • Grid dimension18 mm
  • Mounting positionAny
  • Ejector characteristicHigh vacuum Standard
  • DesignT-shape
  • Symbol00991490
  • Operating pressure for max. suction flow rate5.1 bar
  • Operating pressure1 bar ... 8 bar
  • Operating pressure for max. vacuum5 bar
  • Max. vacuum88 %
  • Nominal operating pressure6 bar
  • Max. suction flow rate against atmosphere51.6 l/min
  • Air supply time at nominal operating pressure0.5 s
  • Operating mediumCompressed air to ISO 8573-1:2010 [7:4:4]
  • Note on operating and pilot mediumLubricated operation not possible
  • Corrosion resistance class CRC1 - Low corrosion stress
  • LABS (PWIS) conformityVDMA24364-B1/B2-L
  • Media temperature0 °C ... 60 °C
  • Ambient temperature0 °C ... 60 °C
  • Max. tightening torque0.5 Nm
  • Product weight27 g
  • Type of mountingWith through-hole With accessories
  • Pneumatic connection, port 1QS-6
  • Pneumatic connection, port 3QS-8
  • Vacuum connectionQS-8
  • Note on materialsRoHS compliant
  • Material sealsNBR
  • Material receiver nozzlePOM
  • Material housingReinforced POM
  • Material transmitter nozzleWrought aluminium alloy
  • Material fittingBrass nickel-plated



SKU 193482
Brand FESTO
Shipping Weight 1.0000kg
Shipping Width 0.080m
Shipping Height 0.200m
Shipping Length 0.200m
